Cấu tạo của điện trở đốt nóng 1 đầu

Dưới đây là bài viết "Cấu tạo của điện trở đốt nóng 1 đầu" với văn phong đơn giản, dễ hiểu, phù hợp dùng cho website hoặc tài liệu giới thiệu kỹ thuật của công ty Rồng Việt Heater:

Điện trở đốt nóng 1 đầu (hay còn gọi là điện trở cartridge 1 đầu) là một trong những loại điện trở được sử dụng phổ biến trong các thiết bị gia nhiệt công nghiệp. Với thiết kế nhỏ gọn, hiệu suất cao và dễ lắp đặt, loại điện trở này đặc biệt thích hợp cho các ứng dụng cần gia nhiệt tập trung như khuôn nhựa, khuôn ép, máy bao bì, hoặc các thiết bị gia nhiệt kim loại.

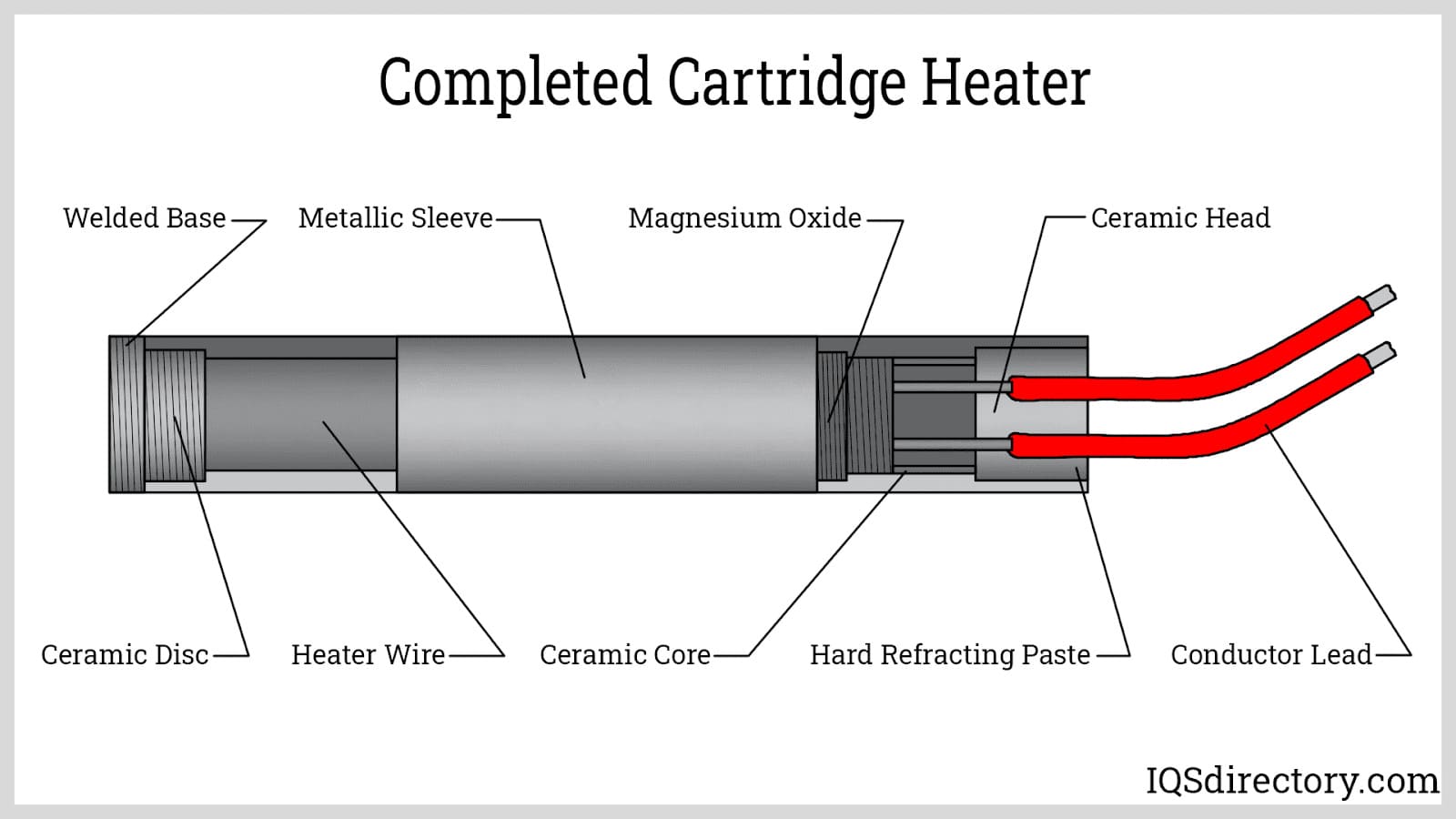

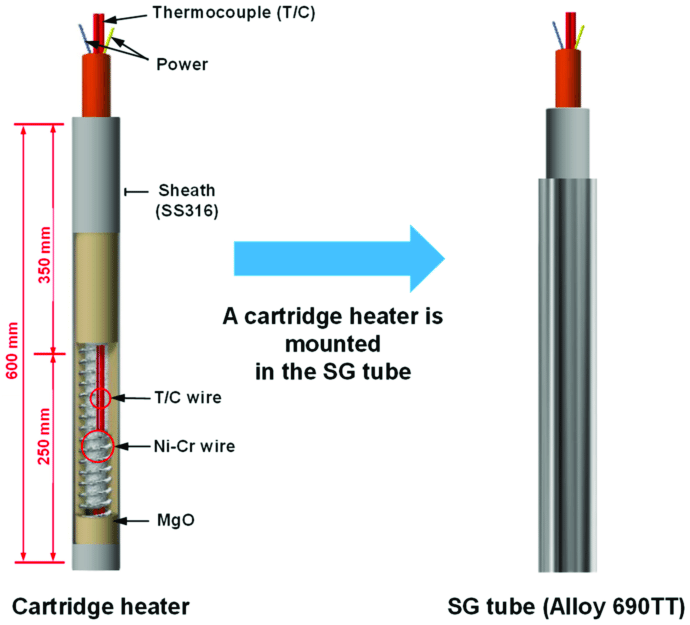

🔧 1. Cấu tạo cơ bản của điện trở đốt nóng 1 đầu

Một điện trở đốt nóng 1 đầu được cấu tạo từ nhiều lớp vật liệu đặc biệt, vừa giúp tăng hiệu suất tỏa nhiệt, vừa bảo vệ dây điện trở bên trong. Cấu tạo điển hình gồm các phần chính sau:

Vỏ ngoài (Ống bảo vệ):
- Là lớp kim loại bao bọc bên ngoài, thường làm bằng Inox 304, 316 hoặc đồng thau.
- Có tác dụng bảo vệ lõi điện trở và truyền nhiệt hiệu quả ra môi trường xung quanh.
- Bề mặt có thể đánh bóng, mạ hoặc xử lý chống gỉ tùy theo môi trường sử dụng.
Dây điện trở (Dây đốt):
- Là thành phần chính tạo ra nhiệt, thường làm bằng hợp kim Niken–Crôm (NiCr).
- Dây được quấn đều quanh lõi cách điện, đảm bảo phân bố nhiệt đều và tuổi thọ cao.
Vật liệu cách điện (Bột cách nhiệt):
- Thường là bột Magnesium Oxide (MgO) tinh khiết, được nén chặt giữa dây điện trở và vỏ ngoài.
- Giúp cách điện hoàn toàn, đồng thời truyền nhiệt nhanh ra vỏ ngoài.
Đầu nối điện (Đầu ra dây):
- Nằm về cùng một phía – nên gọi là “điện trở 1 đầu”.
- Dây ra thường được bọc sợi thủy tinh chịu nhiệt hoặc ống cách nhiệt bằng teflon, giúp bảo vệ dây khỏi nhiệt độ cao và môi trường làm việc khắc nghiệt.
Nút bịt và lớp cách nhiệt đầu ra:
- Phần đầu ra thường có nút bịt bằng gốm hoặc keo chịu nhiệt, tránh bột MgO bị ẩm hoặc rơi ra ngoài.
- Một số loại có thêm ống bảo vệ dây ra bằng Inox để tăng độ bền cơ học.

⚙️ 2. Nguyên lý hoạt động

Khi có dòng điện chạy qua dây điện trở NiCr, dây sẽ sinh nhiệt theo định luật Joule.
Nhiệt lượng này được truyền qua bột MgO và vỏ Inox để làm nóng thiết bị tiếp xúc trực tiếp với điện trở.
Vì toàn bộ phần dây ra nằm ở một đầu nên loại điện trở này rất tiện lợi khi lắp đặt trong không gian hẹp hoặc yêu cầu cách điện đầu bên kia.

💡 3. Ưu điểm của điện trở đốt nóng 1 đầu

Gia nhiệt nhanh, ổn định, hiệu suất cao.
Kích thước nhỏ gọn, dễ lắp đặt và thay thế.
Chống ẩm, chống oxy hóa, tuổi thọ cao.
Có thể gia công theo kích thước, điện áp, công suất theo yêu cầu.
Phù hợp với nhiều ứng dụng công nghiệp: gia nhiệt khuôn, máy ép nhựa, máy bao bì, máy đùn, khuôn nhôm, thép,...

🏭 4. Ứng dụng trong thực tế

Tại Rồng Việt Heater, điện trở đốt nóng 1 đầu được sản xuất với nhiều kích cỡ và công suất khác nhau, đáp ứng đa dạng nhu cầu sử dụng của khách hàng trong các lĩnh vực:

Ngành nhựa: gia nhiệt khuôn ép, trục đùn.
Ngành bao bì: máy dán miệng túi, máy hàn nhiệt.
Ngành kim loại: gia nhiệt khuôn ép, khuôn nhôm, thép.
Ngành thực phẩm và y tế: máy đóng gói, máy hàn nhiệt, thiết bị khử trùng.

✅ Tóm lại

Điện trở đốt nóng 1 đầu là giải pháp gia nhiệt hiệu quả, bền bỉ và an toàn trong nhiều ứng dụng công nghiệp.
Với cấu tạo vững chắc, khả năng truyền nhiệt tốt và thiết kế linh hoạt, loại điện trở này luôn là lựa chọn tối ưu cho các thiết bị cần gia nhiệt chính xác và ổn định.
