Cấu tạo của điện trở đốt nóng vòng nhiệt

🔥 Cấu tạo của điện trở đốt nóng vòng nhiệt

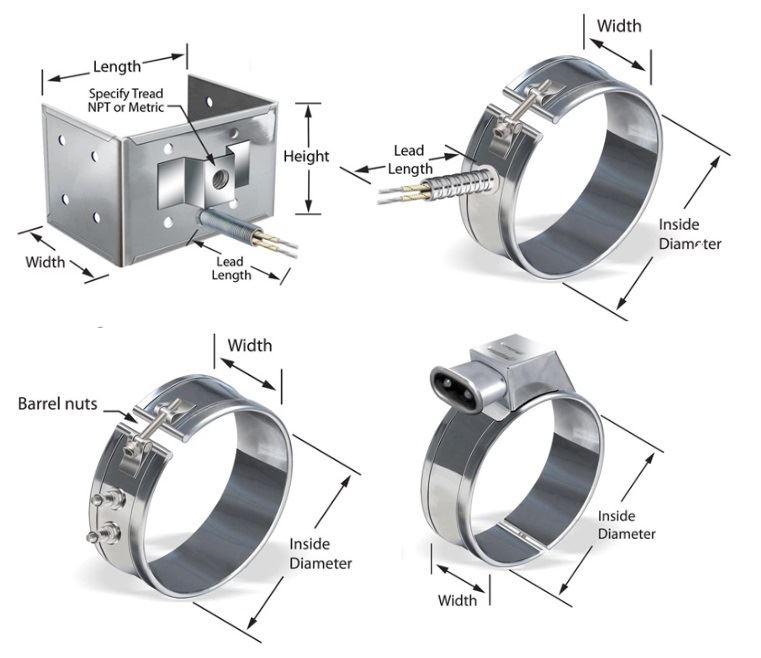

Điện trở đốt nóng vòng nhiệt (còn gọi là điện trở vòng, điện trở kẹp nhiệt, heater band) là loại điện trở chuyên dùng để gia nhiệt cho bề mặt tròn như ống, trục máy, đầu đùn, bồn chứa, v.v.
Nhờ thiết kế ôm sát bề mặt cần gia nhiệt, điện trở vòng nhiệt có hiệu suất tỏa nhiệt cao, truyền nhiệt đều và độ bền vượt trội.

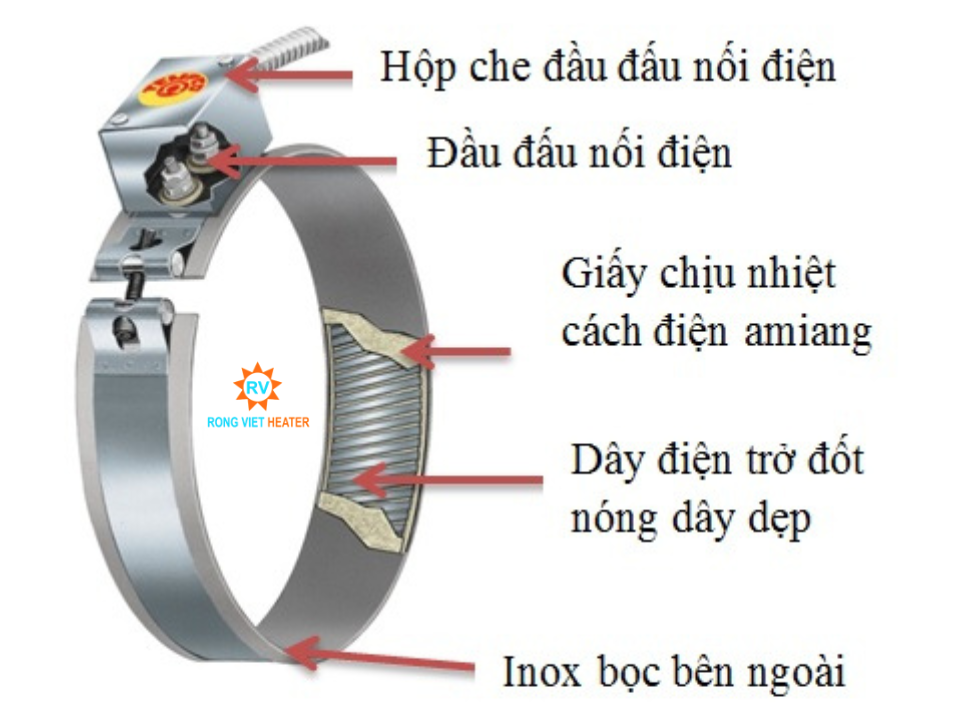

🔧 1. Cấu tạo cơ bản của điện trở đốt nóng vòng nhiệt

Một điện trở vòng nhiệt tiêu chuẩn được cấu tạo từ nhiều lớp vật liệu chịu nhiệt và cách điện, sắp xếp chặt chẽ nhằm đảm bảo an toàn điện và truyền nhiệt tối ưu.
Các bộ phận chính gồm:

1️⃣ Vỏ ngoài (Lớp bảo vệ)

✔ Là lớp kim loại bao bọc bên ngoài, thường làm bằng Inox X430, 304 hoặc thép mạ kẽm.

✔ Giúp bảo vệ dây điện trở và tăng độ bền cơ học.

✔ Có khả năng chống oxy hóa, chống ăn mòn và dẫn nhiệt tốt.

✔ Một số loại còn có ốc siết hoặc tai kẹp, giúp cố định chặt vào bề mặt cần gia nhiệt.

2️⃣ Dây điện trở (Dây đốt)

✔ Thường làm từ hợp kim Niken – Crôm (NiCr).

✔ Dây được quấn đều quanh lõi cách điện, tạo thành vòng khép kín để tỏa nhiệt đều quanh chu vi.

✔ Khi có dòng điện chạy qua, dây sẽ sinh nhiệt và truyền qua các lớp cách nhiệt ra vỏ ngoài.

3️⃣ Lớp cách điện

✔ Là vật liệu chịu nhiệt cao như mica, có tác dụng cách điện hoàn toàn giữa dây đốt và vỏ ngoài.

✔ Đồng thời, truyền nhiệt nhanh và đều, giúp điện trở đạt hiệu suất cao.

✔ Tuỳ môi trường làm việc, nhà sản xuất có thể chọn loại mica cách điện (cho nhiệt độ ≤ 350°C)

4️⃣ Dây nguồn (Dây ra điện)

✔ Là dây dẫn chịu nhiệt, thường được bọc sợi thủy tinh hoặc teflon để chống cháy và chịu nhiệt tốt.

✔ Vị trí đầu ra có thể ở bên hông hoặc phía trên điện trở, tùy thiết kế khuôn hoặc máy móc.

✔ Một số loại có ống bảo vệ dây ra bằng Inox mềm để tăng độ bền và an toàn trong quá trình vận hành.

5️⃣ Phụ kiện và lớp cách ẩm

✔ Điện trở vòng thường có vít siết hoặc kẹp vòng giúp lắp đặt chắc chắn lên bề mặt cần gia nhiệt.

✔ Đầu ra được bịt keo chịu nhiệt hoặc gốm cách ẩm, giúp ngăn bụi, hơi nước xâm nhập, kéo dài tuổi thọ điện trở.

⚙️ 2. Nguyên lý hoạt động

✔ Khi cấp điện, dòng điện chạy qua dây NiCr sinh ra nhiệt theo định luật Joule (Q = I²Rt).
✔ Nhiệt lượng này được truyền qua lớp cách điện và vỏ kim loại, sau đó tỏa đều quanh bề mặt vật cần gia nhiệt (như ống, đầu đùn, bồn chứa,...).
✔ Nhờ cấu trúc ôm sát bề mặt tròn, nhiệt được phân bổ đều, giúp tăng hiệu suất gia nhiệt và giảm tiêu hao điện năng.

💡 3. Ưu điểm nổi bật

✔ Truyền nhiệt nhanh, đều và ổn định.

✔ Lắp đặt dễ dàng, thay thế nhanh nhờ cơ cấu kẹp hoặc vòng siết.

✔ Độ bền cao, chịu được môi trường nhiệt độ lớn và ẩm.

✔ Có thể gia công theo kích thước, điện áp, công suất theo yêu cầu.

✔ Phù hợp cho nhiều ứng dụng công nghiệp: máy ép nhựa, máy đùn, bồn đun dầu, khuôn nhôm, khuôn thép,...

🏭 4. Ứng dụng thực tế

Tại Rồng Việt Heater, điện trở vòng nhiệt được sản xuất đa dạng về kích thước và công suất, đáp ứng nhu cầu của nhiều ngành:

✔ Ngành nhựa: gia nhiệt đầu đùn, trục ép, khuôn ép.

✔ Ngành thực phẩm: gia nhiệt bồn chứa, ống dẫn, máy chiết rót.

✔ Ngành bao bì: máy hàn miệng túi, máy dán màng nhiệt.

✔ Ngành cơ khí – luyện kim: gia nhiệt khuôn nhôm, khuôn thép, ống thép,...

✅ Tóm lại

Điện trở đốt nóng vòng nhiệt là lựa chọn lý tưởng cho các ứng dụng cần gia nhiệt bề mặt tròn với hiệu suất cao, tuổi thọ bền và độ an toàn lớn.
Nhờ cấu tạo chắc chắn, truyền nhiệt tốt và dễ thi công, loại điện trở này hiện đang được sử dụng rộng rãi trong hầu hết các ngành công nghiệp gia nhiệt hiện nay.
